NI CompactDAQ 데이터 수집 소프트웨어
작성자 관리자 게시일 2011.08.23 17:49 조회수 1,498
NI CompactDAQ 데이터 수집 소프트웨어
제품분류 NI CompactDAQ 데이터 수집 소프트웨어
제품개요 - NI cDAQ 데이터 수집 및 분석 소프트웨어
- 다양한 종류의 데이터 수집 디바이스 지원
- 채널별 스케일 지정
- TDMS형식 데이터 로깅
제품설명 - 다양한 디바이스 지원 데이터 수집 및 분석
National Instrumens의 cDAQ에 해당하는 다양한 종류의 디바이스 지원. 전압, 전류, 온도, 가속도, 스트레인 측정 및 데이터 저장
- 편리한 디스플레이 설정
두개의 데이터 디스플레이용 그래프 제공. 편리한 채널 설정 ( 게인, 오프셋, 스케일)
- TDMS형식의 파일 저장 및 분석기능
각기 다른 채널의 데이터를 사용자가 설정한 수식 연산을 즉시 반영하여 가상채널 생성 및 디스플레이, 저장이 가능합니다.
- 채널별 연산 데이터 생성
각종 데이터 분석용 프로그램에서 지원하고 있는 TDMS형태의 데이터 저장으로 호환성이 좋으며, 전용 분석 프로그램에서 저장된 데이터를 확인 가능합니다.
H/W & S/W - LabVIEW
▶매뉴얼 닫기Click


    제목 : NI CompactDAQ 데이터 수집 소프트웨어
    성명 : 신 성 광
    직책 : 대 리
    회사 : ㈜ 이노템즈


    사용한 NI제품명
    Hardware
    NI USB CompactDAQ Chassis
    NI CompactDAQ Module


    요약

    본 개발 프로그램은 NI CompactRIO용 데이터 수집 및 분석 소프트웨어이다.


    개발배경

    각종 시험 환경에서는 다양한 형태의 센서 신호를 수집하고 분석이 가능해야 한다. 각 신호는 사용자가 지정한 스케일을 반영하여 물리량으로 데이터를 취득하여야 한다. 이에 따라 NI CompectDAQ를 사용하여 범용성있는 데이터 수집 및 분석 소프트웨어를 개발하게되였다.


    서론

    본 개발 소프트웨어는 NI CompactDAQ를 이용한 데이터 수집용 소프트웨어로 USB샤시에 구성 된 모듈의 통합 데이터 수집 및 분석기능을 수행한다.


    본론

    1. 개요


    산업 현장에서 온도, 전압, 전류, 가속도, 변형율등의 다양한 센서들의 신호를 동시에 수집하여 야 하는 경우가 발생된다. 이러한 경우 NI CompactDAQ는 적합한 묘듈을 유연하게 구성가능 하 다. 또한 사용자는 각 센서들의 특성을 고려하여 수집된 데이터에서 스케일링작업 또한 고려 하 여야 한다. 이에 대응하기 위해 본 소프트웨어는 개발되었다.



    2. 시스템 구성

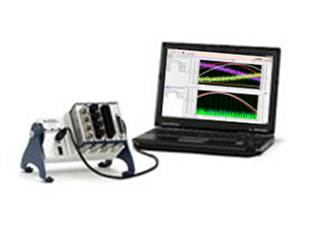

    그림 1. 시스템 구성

    시스템 구성은 사용자가 필요에 따라 NI CompactDAQ 8-Slot USB Chassis에 Module을 구성하고, USB를 PC연결한다.

    3. 프로그램

    프로그램은 통상 채널설정 > 챠트설정 > 수집시작 > 저장시작> 저장종료 > 수집종료 > 분 석의 순서로 진행 한다. 각 사용자 설정의 모든 환경은 최근 상태를 유지 하게 된다. 채널 설정 에서 하드웨어 채널은 Measurement & Automation Explorer에 인식된 모든 USB샤시 내의 모든 모듈을 목록에서 선택 가능하다. 또한 각 채널 별로 게인, 오프셋, 테이블 스케일기능을 설정하게 된다.




    그림 2. 채널 설정 및 사용자 스케일 입력

    메인 화면에서는 현재 측정중인 채널의 데이터를 그래프와 텍스트로 표현한다. 차트 설정에 서 사용자는 스케일 이름 및 보이기를 선택가능하고, 상단과 하단의 그래프에 선택적으로 채널을 분산할 수 있다.

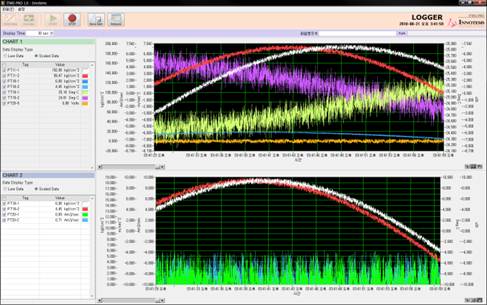

    그림 3. 메인 디스플레이



    그림 4. 차트 설정

    데이터는 TDMS형태로 저장하게 되며, 저장된 파일은 소프트웨어 내에서 분석 기능을 통해 확인 가능하다. 또한 분석 기능에는 저장된 파일을 TXT파일을 반출하는 기능을 포함하고 있다.


    결론

    본 소프트웨어는 다양한 종류의 센서 신호를 NI CompactDAQ의 유연한 하드웨어 구성을 이용하 여 사용자가 손쉽게 채널 특성을 설정하게 되고, 모니터링 및 데이터 저장을 편리하게 하도록 하였다.
