PET Bottle Inspection Vision System
작성자 관리자 게시일 2011.08.24 11:23 조회수 1,549
PET Bottle Inspection Vision System
제품분류 PET Bottle Inspection Vision System
제품개요 - 사출되는 PET병 불량 검출 비전 시스템
- 병 목 부분 측면 및 상단의 Dimension
- 병 목 상단 ROI 영역의 Histogram 추출 분석
- Auto Test, Manual Test, Configuration
  검사 결과 이미지 저장, 기구부의 이상 판단
- Digital I/O Board, IEEE 1394 Camera(2EA)

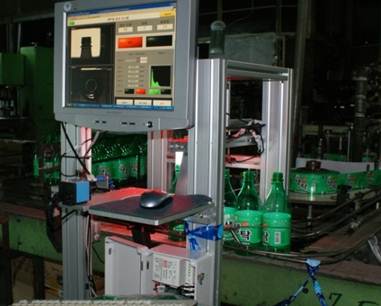

제품설명 - 사출되는 PET병의 불량 형상을 판별하여 제품을 검사합니다.
2대의 IEEE1394 Camera를 이용하여 PET병의 상단과 측면에 대한 영상을 수집하여 병목 부분의 크기와 지름의 크기 측정 및 병목 부분의 형상 불량 등을 판별하는 비젼 검사 시스템 입니다.

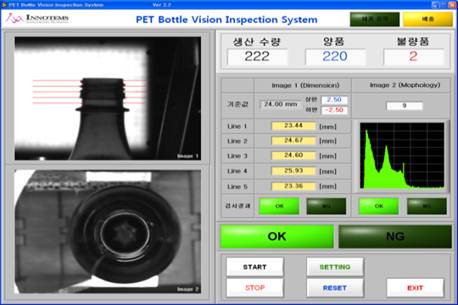

-자동 검사 프로그램
Digital I/O 접점을 이용하여 제품이 입력되었을 때 고정을 한 후 상부와 측면의 영상을 촬영하여 제품을 검사합니다. 초당 2~3까지 검사가 가능합니다.
- 수동 검사 및 설정 프로그램
작업자가 수동으로 손쉽게 동작이 가능하여, I/O접점, 카메라, 센서의 이상 여부를 판단이 가능하고 기구 부의 위치 및 이상 여부도 판단이 가능합니다. 또한 제품의 Spec설정도 가능합니다.
H/W & S/W - IEEE-1394b
- NI Vision Acquisition Software
Application
PET Bottle Inspection Vision System
