차압계측시스템
제품분류 차압계측시스템
제품개요

- 원자력연료의 설정된 유량 값에 대한 모터를 구동
- 모터 구동에 따른 차압센서의 압력 및 온도 유량 값에 대한 Display
- 저장 가능한 어플리케이션 개발
- RS-485통신 제어하는 RPM 제어방식

제품설명 - 실험장치 구동 및 데이터 측정 시스템

원자력 연구원내 실험장치를 구동하고 데이터를 측정하기위한 시스템입니다.

  - Pump/Valve PID 제어


실험장치에 사용된 하드웨어는 Pump/Valve로써 자/수동으로 제어한다. 자동운전의 경우 PID제어를 사용하여 실험조건에 충족하도록 설계되었습니다.



- Loop Test를 이용한 오차 보상



센서에서 출력되는 데이터를 Loop Test를 실시하여 Engineering Unit으로 변환하는 과정에서 발생하는 오차를 최소화 하였습니다.



- 측정된 데이터로부터 수식을 이용한 변환



센서 높이에 따른 압력 보상 및 유량을 이용한 속도 계산 등 다양한 수식을 이용하여 실험조건에 필요한 데이터를 자동으로 계산하고 데이터의 정확도를 높였습니다.



- 중요 데이터 Graph Display



수위, 속도, 유량, 압력, 온도등의 데이터를 종류별로 구분하여 Graph로 Display하여 가독성을 극대화 하였습니다.

H/W & S/W - cDAQ-9184, NI-9203, NI-9212
- LabVIEW

제목 : 차압계측시스템
성명 : 윤 정 웅
직책 : 팀 장
회사 : ㈜ 이노템즈


요 약

원자력연료의 설정된 유량 값에 대한 모터를 구동하고 그에 따른 차압센서의 압력 및 온도 유량 값에 대한 Display, 저장 가능한 어플리케이션 개발



해결 과제(개발 배경):

모터구동에 이용되는 SV-IS7인버터 제어에 RS-485통신을 이용하여 제어하며 Hz 값을 연산한 RPM 제어방식이다. 설정된 유랑에 대하여 Feedback 값을 이용한 모터 구동이 제어 되어야 한다.



솔루션:

차압계측시스템을 실험하기 위한 소프트웨어로써 RS-485통신을 이용한 인버터 제어가 필요하며 Current Input Signal을 이용하여 차압, 정압, 유량데이터를 입력 및 저장한다. 별도의 온도 센서를 이용하여 시험장치의 상, 하부 온도를 측정하며 기타 데이터와 마찬가지로 저장 기능을 구현한다



프로그램 유지 보수 - 프로그램 소스 가독성이 다른 프로그램보다 우수

장비의 소형화 – cDAQ를 이용한 소형화 된 장비 구축 가능

Display – 데이터의 모니터링의 가독성 우수

저장기능 – 데이터의 저장의 편리함

 본론



차압계측시스템

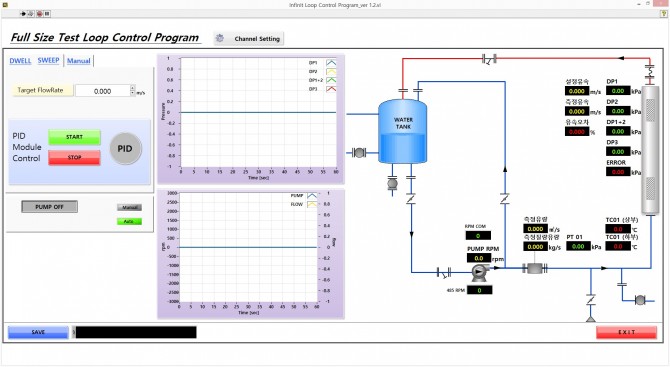

그림 1 메인 화면



프로그램은 Pump ON/OFF 및 제어 방식을 선택하는 좌측의 Control 부분과 데이터 값을 그래프로 표시하는 중앙부, 우측에 P&ID를 표시하여 가시성을 높인 디지털 인디케이터 부분으로 구성된다.





차압계측시스템1

그림 2 CH Setting 화면



Channel Setting을 이용하여 계측된 데이터를 Engineering Unit으로 적용합니다. 물리량으로 변경된 값에 대한 필요 변형 수식은 Constant 값을 입력하여 사용자가 값 변경에 용이함을 가질 수 있도록 구성되어 있습니다.

입력된 데이터의 저장 경로 또한 현재의 화면에서 설정할 수 있으며, 하단의 Apply 버튼을 이용하여 최종 값을 저장하여 프로그램에 반영 합니다.



결론

  • 편의성
    - cDAQ를 이용한 간단한 하드웨어 설치
    - 채널 추가 및 변경 용이
  • 데이터 활용

- NI cDAQ 데이터와 RS-485 데이터를 모두 Display 및 저장하여 활용할 수 있도록 구성
