Inverter Test System
작성자 관리자 게시일 2011.08.23 10:49 조회수 1,569
Inverter Test System
제품분류 Inverter Test System
제품개요 - GPIB 통신을 이용한 인버터 입력전압 Power Supply 제어
- 인버터 출력전압, 출력전류 40채널 동시 측정
- Switch Module 및 DMM을 이용한 저항 측정
- 주파수 측정 및 DB를 이용한 데이터저장
제품설명 - Inverter의 Master, Slave에 존재하는 각 20개의 채널에 대하여 기동전압 인가 시 발생되는 출력전압, 전류 및 8채널에 대한 저항을 측정합니다.
Inverter 기동전압 인가 시 출력 되는 전압은 최대 800V, 전류는 10A 까지 출력되어 일반적인 측정기로는 측정이 불가하였으며, 기존 측정 시 40개의 채널에 대하여 시험자가 각 채널에 대한 정보를 반복적으로 측정하였습니다. 이러한 작업 시간을 줄이고자 40개의 채널에 대한 동시 측정 시스템을 개발하여 작업시간을 15초 안 밖으로 줄일 수 있었고, 최대 1000V, 20A까지 측정가능하며 기타 주파수 측정 및 저항 측정부분의 기능도 추가하여
Inverter 검사에 필요한 시험을 한번에 해결하게 되었습니다.
- Application 화면을 보여줍니다
시험 시 측정되는 데이터를 실시간으로 보여주며 현재 생산량 및 불량률을 보여줍니다. 각 시험에 대한 합/불 판단을 표현하고 Offset 기능을 이용하여 시험에 필요한 데이터 보정 량을 조정할 수 있습니다. 변경된 SPEC 및 보정 값은 자동 저장 되어 다음 시험 시 저장된 정보를 적용합니다.
H/W & S/W - PXI-1044, PXI-6143, NI PXI-4060 5 1/2 Digit Multimeter
- TB-2065
▶매뉴얼 보기

제목 : Inverter Test System
성명 : 윤정웅
직책 : 과장
회사 : ㈜이노템즈
사용한 NI제품명

  • PXI-1044, PXI-6143 (6EA), PXI-4060 (DMM), PXI-2503, TB-2605
  • PXI-8196 (컨트롤러)



요약
Inverter Test System은 42인치 TV에 사용되는 생산된 인버터의 양/불 판단을 목적으로 한다. 인버터의 양/불 판단을 하기 위하여 전압 및 전류, 저항, 주파수 등의 측정이 필요하며 이러한 데이터의 측정은 NI 장비를 이용하여 측정된다.
최대 1000[V], 40[A]의 전압 전류를 측정하기 위하여 별도의 PCB 장비가 제작 되었으며 40개 채널에 대한 동시 측정에 PXI-6143이 사용되었고 저항측정에는 PXI-4060을 이용하였다. 저항 측정 시 다채널 측정을 위하여 NI TB-2605 스위치 보드가 사용 되었으며 전체적인 System은 NI-8196 Controller을 이용하여 제작 되었다.


개발배경



 Inverter의 경우 Test 항목자체가 고 전압, 고 전류 측정이 필요하며 40채널이라는 다수의 동시 측정이 필요하다. 이 밖에 저항 및 기타 주파수 등의 측정항목을 한 시스템에서 측정 하는 장비가 기존에 없는 상태였다. Inverter의 경우 많은 채널을 기존에 작업자가 오실로스코프를 이용하여 수동으로 측정, 저항 또한 각 채널의 저항 값을 별도의 측정자비로 수동으로 측정하는 여건으로 많은 검사 시간 및 작업자의 판단에 따라 양/불 판단이 결정되므로 일률적인 판단의 결과를 내기가 힘든 상태다. 이에 양/불 판단의 정확성 및 검사시간의 단축으로 인한 생산성 향상을 목적으로 당사와 관계사가 Inverter Test System을 개발하기로 하였다.



본론


1. Inverter의 구조

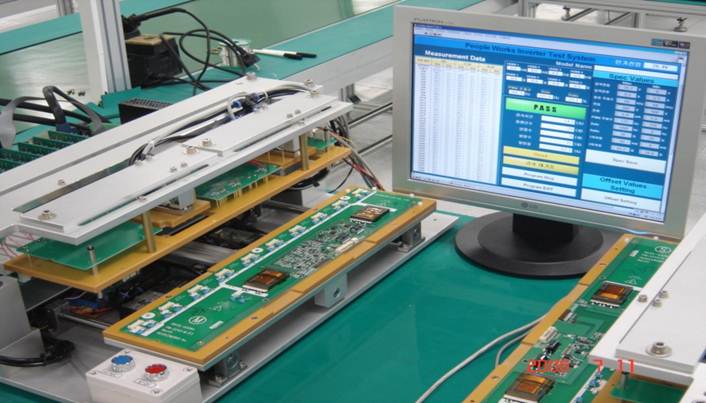

Master, Slave Board가 설치 가능한 기구 부와 Inverter 동작 시 출력되는 전압, 전류, 저항 등을 측정하는 센서 및 장치가 연결 되어져 있다. 인버터에 전원을 인가하는 Power Supply는 Agilent사의 6674 Power Supply가 사용 되었으며 Power Supply의 제어는 GPIB 통신을 사용하여 제어된다. 기구부에 설치된 Switch에 의해 TEST가 진행된다.

- 그림 1. Inverter Test System구조 –





2. 시험기의 구성도.
Inverter Master, Slave Board를 기구에 장착, Setting 설정 후 기구부에 설치된 Start 버튼을 이용하여 Test가 진행되며 모든 제어는 PLC로 이루어진다.
Test 진행 시 측정되는 데이터는 자동 저장되며 진행 중 불량 판단 시 바로 Test를 중단하도록 구성된다.

그림 2는 전체적인 S/W구성을 나타내며 그림 3은 LabVIEW Block Diagram을 부분적으로 나타내고 있다.

- 그림 2. 인버터 검사기 시스템 Flowchart –



- 그림 3. LabVIEW Block Diagram –

- 그림 4. Inverter Test System의 측정 장치 구성-


3. 프런트 패널

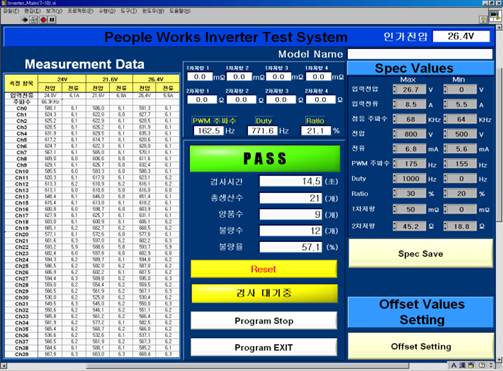

40개의 채널에 대하여 동시에 측정되는 전압 및 전류의 측정 데이터 값이 좌측에 표시되도록 되어있으며 인가전압에 따라 24V, 21.6V, 26,4V 각 단계별 측정 전압, 전류 값을 표시한다. 중앙에 있는 PASS LED를 통해 Test 시 마다 각 제품의 양/불 판단을 표시하며 저항 및 기타 주파수 측정 값 또한 디지털 형태로 표시된다
우측에 Spec Values 창을 통하여 Test에 사용되는 입력 전압 및 양/불 판단에 필요한 기준 값을 입력 가능하다.





결론

Inverter Test System구축 함으로써



  • 1) 생산성의 향상
    - 생산자가 직접 계측기를 사용하여 모든 채널에 대한 출력 전압, 전류, 저항 등을 측정하는 방식에서 자동으로 빠른 시간 (10sec)에 Test를 끝마침으로써 생산량이 향상되었다.
  • 2) 데이터의 신뢰성 향상

- 계측기의 수치를 육안으로 판단하여 양/불 판단을 하는 것 보다 정확한 측정 시간에 같은 주기의 데이터를 반복적으로 테스트 함으로써 생산된 제품의 데이터에 대하여 신뢰성이 향상 되었다.

  • 3) 데이터 관리의 효율화

- 하루 생산량 및 불량 수에 대한 내용 등 데이터의 자동저장 및 모델 별 별도의 저장기능에 의해 차후 생산 수량 및 기타 불량요인 등에 대한 데이터 분석이 용이하고 효율적인 데이터 관리가 이루어졌다.



이러한 향상된 기능 및 장점을 바탕으로 이 시스템을 현장에 설치 후 사용 중에 있다.

Inverter Test System
