바이모달 트램 실시간 계측 시스템
작성자 관리자 게시일 2011.08.23 17:17 조회수 1,301
바이모달 트램 실시간 계측 시스템
제품분류 BI-MODAL TRAM 계측 시스템
제품개요 - 차세대 차량의 성능 모니터링 시스템
- 분산제어 방식을 통한 데이터 수집 방법 사용
- cRIO를 사용하여 데이터 수집
- Can, Serial, TCP/IP 통신을 통한 데이터 수집
- Low 데이터 기록
- 센서 별 Calibration 동작 기능
- GPS를 통한 위치 정보 확인 가능
제품설명 - 차량 시스템의 문제 분석을 통한 개선 및 차량 업그레이드 가능
차세대 차량인 바이모달트램의 환경 및 각 주요 요소의 센서 값들을 받아 분석을 통해 차량의 문제점 파악을 하여 개선 함으로 좋은 성능을 낼 수 있도록 하는 것이 가능합니다.
- CRIO 를 활용한 에너지 효율 고려 및 분산 처리가 가능
바이모달트램의 크기가 크기 때문에 한곳에서 데이터 수집을 하는것은 비효율적인 부분이 존재 합니다. 이에 분산처리 시스템을 구성하기에 가장 좋은 cRIO 를 사용하여 센서들의 데이터 수집을 1MS/s 까지 가능하게 되었습니다. 또한 GPS, 자이로 센서, CanOpen, MVB 등은 통신을 하여 받아들이기 때문에 각각 서로 다른 모듈로 구분 하여 분산 처리 방식을 사용합니다.
H/W & S/W - NI cRIO-9113, 9114, NI cRIO-9022, NI PCI-CAN/XS2, Ni USB-8473, NI PCI-6503
- NI 9401, NI 9411, NI 9203, NI 9239, NI 9219
- GPS, 페달담력, 자이로 센서, 질량유량계, 가속도 센서, 무선토크/속도메타, 압력 센서, 풍속계
Application

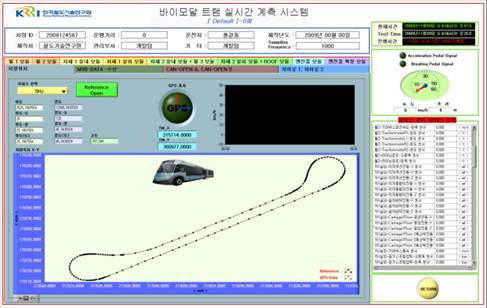

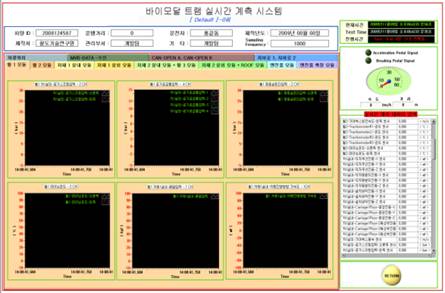

바이모달 트램 실시간 계측 시스템
