3D Scan Profile Image Data Acquisition System
작성자 관리자 게시일 2011.08.23 17:39 조회수 1,093
3D Scan Profile Image Data Acquisition System
제품분류 3D Scan Profile Image Data Acquisition System
제품개요 - 봉형태의 제품을 3D 이미지 데이터로 처리
- 제품의 표면 Profile 확인
- 제품의 고소회전에 따라 데이터 획득 속도 조절 가능
- 3D 데이터 저장 및 리뷰 기능
- 제품의 모델 별 측정 영역 설정
- 제품 회전드라이버와의 TCP/IP를 통한 안정적 정속 제어

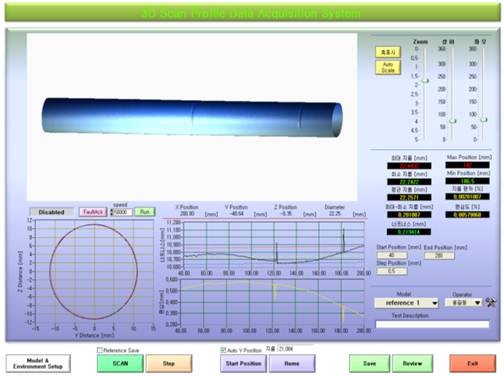

제품설명 - 제품의 3D 이미지화 표면 Profile 확인
제품의 형태를 3D 이미지로 표현을 할 수 있으며, 이 이미지를 바탕으로 Roughness 를 확인 및 판단을 할 수 있습니다.

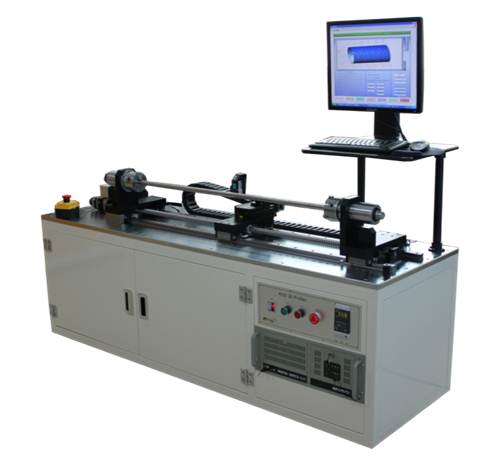

- 제품을 회전시키는 모터를 컨트롤러가 있는 제품을 사용하여 정속으로 동작
제품을 회전 할 때는 정속으로 제품을 회전시켜야 데이터의 미세한 흔들림을 제거 할 수 있으며, 이와 동시에 데이터의 신뢰성을 얻을 수 있기 때문에 회전하는 부분에 대해서는 정밀한 컨트롤러와 드라이버를 요구하게 됩니다.
- 3D 데이터의 활용성
현 시스템에서는 3D 데이터를 가지고 제품의 편심 정보, Roughness 정보 등을 추출 하는 용도로 사용을 하고 있으며, 이 데이터를 가지고 다른 3D 프로그램과의 연동이 가능합니다.
H/W & S/W - PCIe-6321, PCI-7340
Application
3D Scan Profile Image Data Acquisition System
