E-Bike Dynamo Measurement System
작성자 관리자 게시일 2011.08.22 17:43 조회수 1,060
E-Bike Dynamo Measurement System
제품분류 전기자전거 다이나모 시스템
제품개요 - 전기 자전거의 구동 시 발생되는 Battery의 출력전압 및 전류 측정
- 거리 및 경사도에 대한부분을 설정하여 시험 가능
- 각 구간에 대한 정보는 사용자에 의해 저장 및 불러오기 가능
제품설명 - 운행구간에 대한 정보를 입력하여 자전거에 가해지는 부하를 제어합니다.

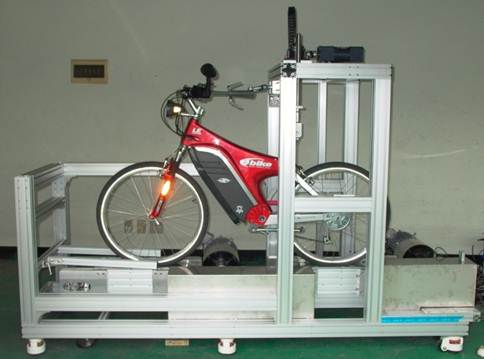

프로그램에 운행구간에 대한 경사도 및 거리를 설정하여 전기자전거의 구동 시 경사에 대해서는 파우더 브레이크를 이용하여 부하를 제어하여 운행 조건을 부여하고 바퀴의 회전 수에 대한 거리를 측정하여 각 구간의 수행 정보를 판단합니다.

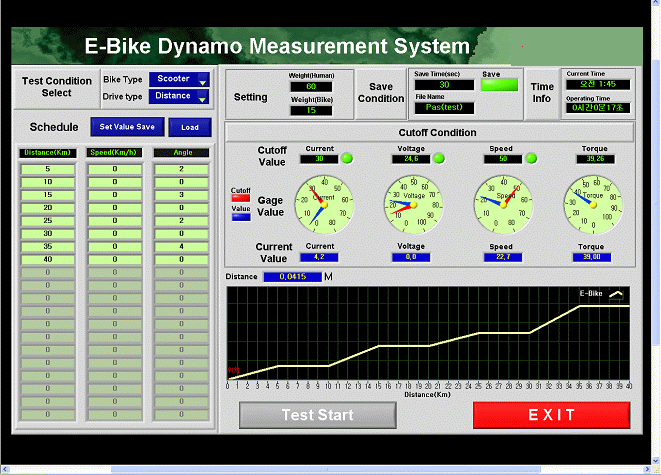

- 현재 동작중인 구간을 그래프를 이용하여 표시하며 각 출력 값을 표시합니다.
각 경사각 및 거리를 시험 중 추가 및 삭제가 가능하며 현재 출력되는 전압 및 전류 등의 값에 대한 SPEC 값 정보를 실시간으로 디지털 값으로 표시합니다.
H/W & S/W - PCI-6220/16bit, 250ks/s, 16개의 아날로그 입력
▶매뉴얼 보기Click
