Data Acquisition & Analyzer
작성자 관리자 게시일 2011.08.22 16:33 조회수 674
Data Acquisition & Analyzer
제품분류 Data Acquisition & Analyzer
모델명 Inno-VE100
제품개요 - 이동형 장비로 차량 탑재 사용 가능
- 온도 및 전압, 전류 측정 가능
- 128채널까지 확장 가능하며 Isolation Module을 장착하여 신호들간의 간섭이 없음
- Max Sampling Rate 200ks/s
- USB Interface를 사용하여 일반PC에서도 사용가능
- Thermocouple Panel support&BNC Panel Support
- National Instruments Platfrom을 이용한 안정성 확보

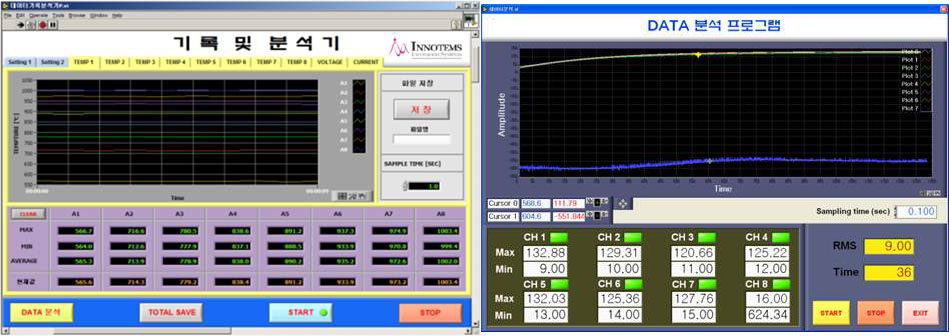

- Software Included(User Based)로 변경 및 추가 기능
- Acquisition & Analysis기능
- Date Store 기능
제품설명 - 계측 장비가 이동을 하면서 많은 채널들을 측정을 합니다.
최근의 계측장비들을 살펴보게 되면 대부분이 고정형 장비로 개발이 되고 그만큼의 성능을 가지게 되는 추세입니다. 이동형 계측장비를 보게 되면 Sampling Rate도 낮고 채널 수도 몇 개 되지 않는 반면에 이 장비는 200ks/s 을 가지고 최대 128채널까지 측정이 가능합니다.
- 신호들간의 간섭으로 인해 데이터가 엉망이 된다? 걱정 없습니다.
타사 장비를 보게 되면 신호들간의 간섭이 되어 측정 신호가 엉망이 되는 경우를 종종 볼 수 있습니다. 이럴 때에는 Isolation 을 할 수 있도록 외부에서 적용을 하는데 이러한 Isolation 을 하게 되면 장비들 앞에 많은 부품 및 회로가 구성이 되어야 합니다. 이 장비는 기본적으로 Isolation 기능을 가지고 있어 케이블만 장비로 연결을 하게 되면 신호들간의 간섭을 방지하여 최상의 데이터를 수집할 수 있는 장비입니다.
H/W & S/W - NI SCXI-1001, NI SCXI-1600, NI SCXI-1125
Application
Data Acquisition & Analyzer
